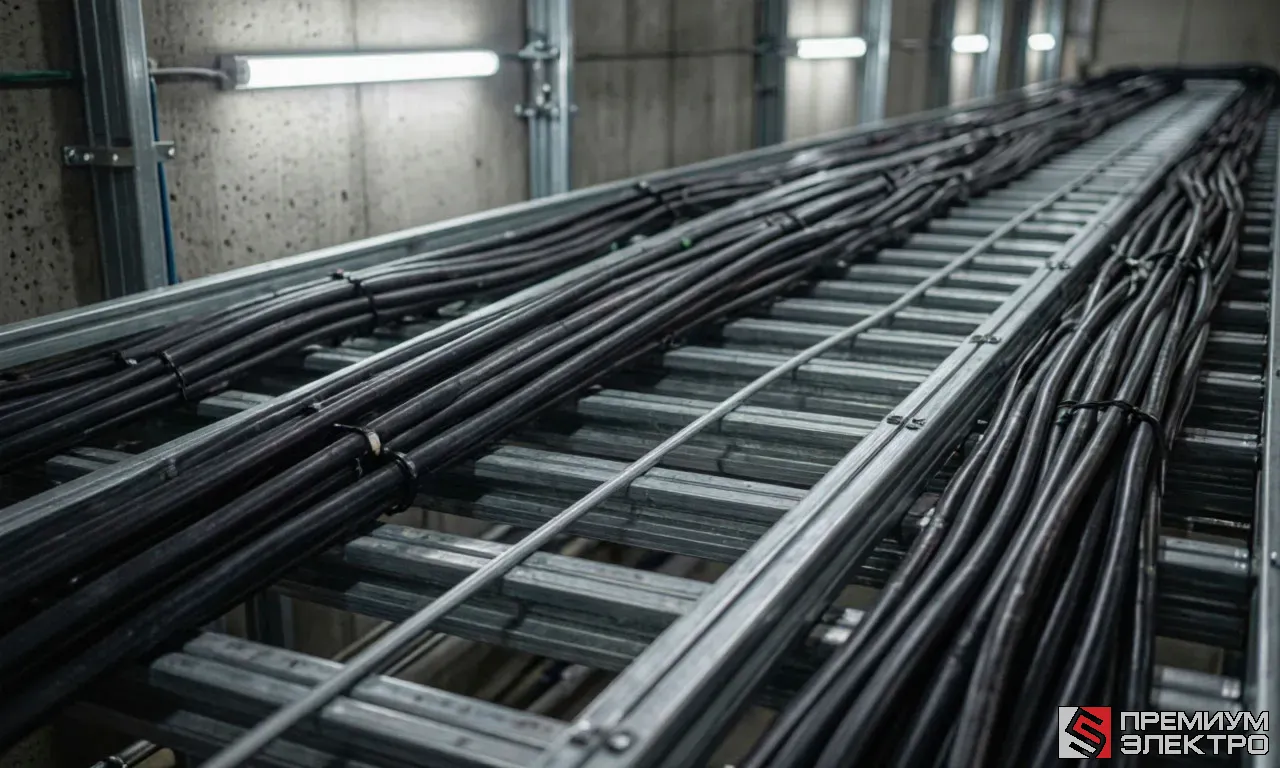

Температурное расширение кабельных лотков: расчет компенсаторов

Металлические кабельные лотки кажутся статичными конструкциями, но на самом деле они постоянно «дышат». Перепады температур, суточные колебания, нагрев от солнечного излучения или близости технологического оборудования приводят к линейному расширению или сжатию стали. Если не учесть эти процессы при проектировании, трасса может деформироваться, крепления - разрушиться, а кабели - получить механические повреждения.

В этой статье мы разберем физику процесса, формулы расчета, типы компенсационных решений и схемы монтажа, которые гарантируют долговечность кабельной инфраструктуры при любых климатических условиях.

Физика процесса: почему сталь «движется»

Сталь, из которой изготавливаются лотки серий НЛ, ЛП и ЛГ, обладает коэффициентом линейного теплового расширения α ≈ 11,7·10⁻⁶ 1/°С. Это означает, что при изменении температуры на 1°C каждый метр лотка удлиняется или укорачивается на 0,0117 мм.

На коротких участках (до 10–15 м) эти изменения незаметны и компенсируются естественными зазорами в соединениях. Но на протяженных магистралях, уличных эстакадах или в неотапливаемых цехах суммарное удлинение может достигать нескольких сантиметров, что создает критические нагрузки на:

Болтовые соединения и нащельники
Опорные кронштейны и подвесы
Строительные конструкции (стены, колонны, перекрытия)
Сами кабели (риск натяжения, повреждения изоляции)

Формула расчета и практический пример

Для определения величины температурного удлинения используется классическая формула:

ΔL = α × L × ΔT

Где:

ΔL - изменение длины (мм)
α - коэффициент расширения стали (0,0117 мм/м·°С)
L - длина непрерывного участка трассы (м)
ΔT - расчетный перепад температур (°С)

Пример расчета для уличной эстакады

Исходные данные:

Длина участка: 60 м
Минимальная температура зимой: -30°C
Максимальная температура летом (с учетом нагрева солнцем): +50°C
ΔT = 50 – (-30) = 80°C

Расчет:

ΔL = 0,0117 × 60 × 80 ≈ 56,2 мм

Вывод: За год лоток удлинится более чем на 5,6 см. Без компенсационных узлов это приведет к выдавливанию стыков, деформации креплений или разрыву болтовых соединений.

Когда компенсаторы обязательны?

Согласно рекомендациям производителей и практике проектирования, температурные компенсаторы или скользящие крепления необходимы в следующих случаях:

Условие	Требуемое решение
Длина прямого участка > 30–40 м	Установка компенсатора каждые 30–50 м
ΔT > 30°C (улица, неотапливаемые помещения)	Обязательный расчет ΔL и компенсация
Прокладка на открытом воздухе (черные/темные лотки)	Учет дополнительного нагрева от солнца (+15–20°C к ΔT)
Жесткая фиксация к строительным конструкциям с двух сторон	Запрещена без компенсационного узла
Внутренние отапливаемые помещения (ΔT < 15°C)	Достаточно стандартных зазоров 3–5 мм в стыках

Типы компенсационных решений

1. Температурные компенсаторы (расширительные узлы)

Специализированные секции с подвижными элементами, позволяющими лотку свободно удлиняться и сжиматься без потери механической прочности и целостности заземления. Состоят из двух накладных пластин с продольными пазами и пружинными шайбами.

2. Скользящие опоры и крепления

Кронштейны и подвесы, в которых лоток фиксируется не жестко, а через скользящие хомуты или роликовые опоры. Позволяют трассе «ехать» при изменении температуры, не передавая нагрузку на строительные конструкции.

3. Компенсационные зазоры в стыках

При монтаже прямых секций оставляется технологический зазор 3–5 мм между торцами. При небольших ΔT этого достаточно для компенсации расширения. Зазор закрывается гибким нащельником или оставляется открытым (если позволяет среда).

4. Разрыв трассы с гибким кабельным вводом

В критических точках (переход через деформационные швы здания, стык цехов) трасса разрывается, а кабели прокладываются с компенсационной петлей или через гибкие металлорукава.

Каталог соединителей и компенсационных элементов

Схемы монтажа с компенсаторами

Схема 1: Базовая компенсация на прямом участке

[Жесткая опора] → [Скользящие опоры] → [Компенсатор] → [Скользящие опоры] → [Жесткая опора]
↑ ↑ ↑ ↑ ↑
Точка A Шаг 1.5–2.0 м Точка компенсации Шаг 1.5–2.0 м Точка B

Принцип: Трасса фиксируется жестко только в одной точке (обычно в начале или центре). Все остальные крепления - скользящие. Компенсатор устанавливается в зоне максимального расчетного удлинения.

Схема 2: Компенсация на уличной эстакаде

[Опора A] → (30 м) → [Компенсатор КТ-1] → (30 м) → [Компенсатор КТ-2] → (30 м) → [Опора B]
↑ ↑ ↑ ↑
Жестко Скользящие Скользящие Жестко

Принцип: Для длинных уличных трасс компенсаторы устанавливаются каждые 30–40 м. Между ними - только скользящие крепления. Жесткие опоры ставятся только на концах участка или у стационарных сооружений.

Схема 3: Проход через деформационный шов здания

Лоток → [Гибкий переход/компенсатор] → Зазор 50–100 мм → [Гибкий переход] → Лоток
↑ ↑
Кабельная петля (Ω-образная) Защита от пыли/влаги

Принцип: Деформационные швы здания двигаются независимо от трассы. Лотки не должны перекрывать шов жестко. Используется разрыв с компенсационной петлей кабеля и гибким соединением лотков.

Правила монтажа: на что обратить внимание

Направление свободного движения: Четко определите, в какую сторону будет двигаться лоток при нагреве. Скользящие опоры должны быть ориентированы вдоль оси трассы.
Не перетягивайте болты: В зоне компенсатора и скользящих креплений используйте пружинные шайбы (гроверы) и контролируйте момент затяжки. Жесткая фиксация убьет компенсационный эффект.
Зазоры в стыках: При монтаже в холодное время года оставляйте зазор 4–5 мм. В жару - 2–3 мм. Это предотвратит упор торцов друг в друга при расширении.
Заземление через компенсатор: Стандартные компенсаторы «Премиум-Электро» оснащены токопроводящими пластинами или шипами, сохраняющими цепь заземления. При использовании кустарных решений обязательно устанавливайте медные перемычки.
Учет солнечного нагрева: Темные лотки на солнце могут нагреваться до +60…+70°C даже при температуре воздуха +25°C. Всегда закладывайте запас ΔT +15–20°C для уличных трасс.

Типичные ошибки и их последствия

Ошибка	Последствия	Как исправить
Жесткое крепление с двух сторон длинного участка	Выгибание лотка «волной», срыв анкеров, повреждение кабелей	Заменить одну жесткую опору на скользящую, установить компенсатор
Отсутствие зазоров в стыках при монтаже зимой	Летом торцы упираются, лоток деформируется, болты срезаются	Ослабить соединения, выставить зазор 3–5 мм, затянуть с гроверами
Игнорирование нагрева от солнца	Расчетное ΔL занижено, компенсатор не справляется	Пересчитать с учетом +15–20°C, добавить узлы компенсации
Жесткая привязка к деформационному шву здания	Разрыв лотка при осадке или температурном движении здания	Установить гибкий переход с кабельной петлей
Использование обычных соединителей вместо компенсаторов	Потеря подвижности, накопление напряжений, усталость металла	Заменить на сертифицированные температурные компенсаторы

Чек-лист для проектировщика

Перед утверждением схемы прокладки проверьте:

[ ] Рассчитано ли ΔL для самых длинных прямых участков?
[ ] Учтен ли реальный перепад температур (включая солнечный нагрев для улицы)?
[ ] Предусмотрены ли компенсаторы или скользящие опоры при ΔL > 15 мм?
[ ] Определена ли точка жесткой фиксации и направление свободного движения?
[ ] Заложены ли технологические зазоры 3–5 мм в стыках секций?
[ ] Сохраняется ли цепь заземления через компенсационные узлы?
[ ] Учтены ли деформационные швы здания и соседние инженерные системы?

Заключение

Температурное расширение - не теоретическая проблема, а ежедневная реальность для металлических кабельных трасс. Игнорирование этого фактора приводит к авариям, внеплановым ремонтам и простое оборудования. Грамотное проектирование с учетом ΔT, правильный выбор компенсаторов и скользящих креплений гарантируют, что лотки прослужат весь расчетный срок без деформаций и повреждений кабелей.

Компания «Премиум-Электро» предлагает полный комплект компенсационных решений, совместимых со всеми сериями лотков (НЛ, ЛП, ЛГ), а также техническую поддержку при расчете температурных узлов под конкретный объект.
