Пожарная безопасность кабельных трасс - один из ключевых вопросов при проектировании промышленных объектов, торговых центров, офисных зданий и инфраструктурных сооружений. Кабельные линии несут высокую пожарную нагрузку, а неправильная организация их прокладки может стать причиной быстрого распространения огня, выделения токсичного дыма и отказа систем безопасности.

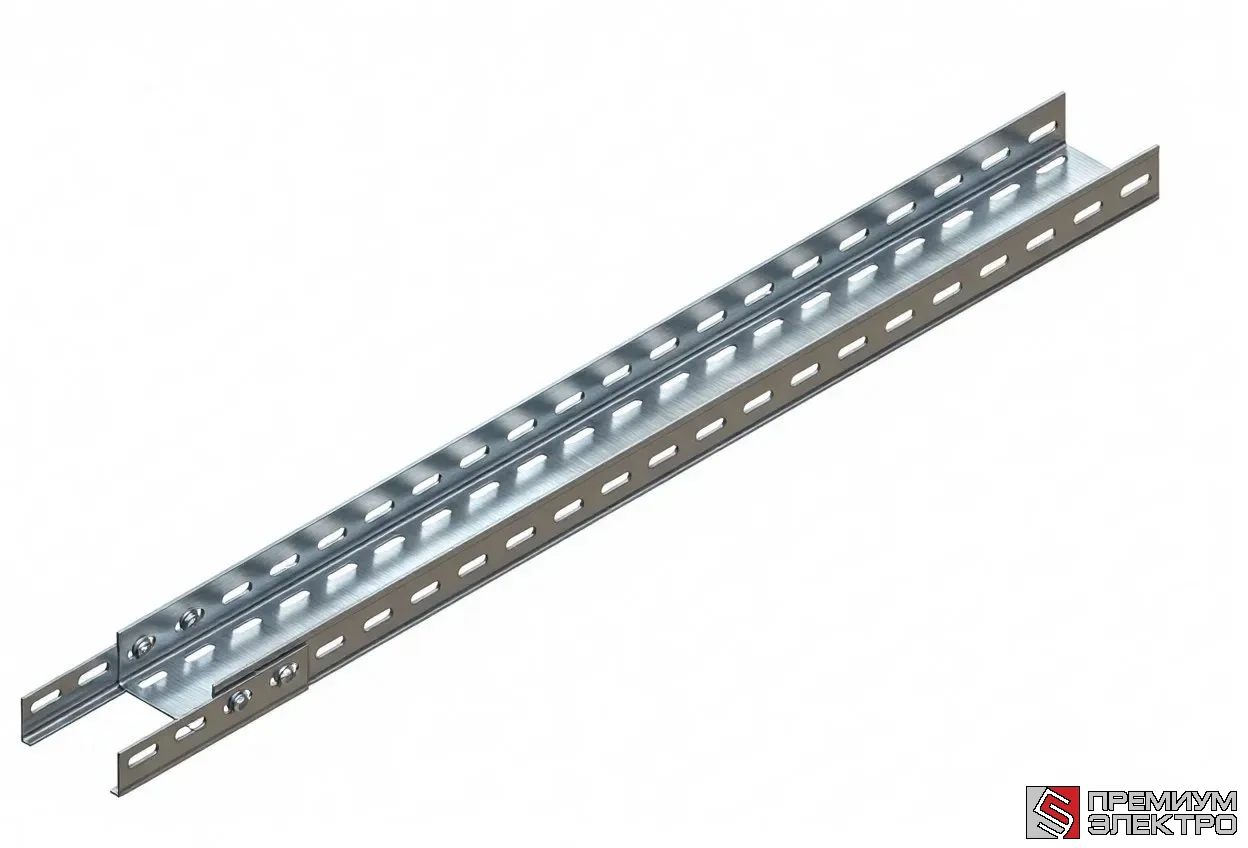

Перфорированные кабельные лотки серии ЛП от компании «Премиум-Электро» обладают конструктивными особенностями, которые при грамотном проектировании существенно повышают уровень пожарной защиты объекта. В этой статье мы разберем нормативные требования, преимущества открытой конструкции, правила прокладки кабелей и способы повышения огнестойкости трассы.
Почему перфорированные лотки предпочтительнее с точки зрения пожарной безопасности?
В отличие от глухих коробов, перфорированные лотки имеют открытую структуру с отверстиями в дне и бортах. Это дает несколько критически важных преимуществ:
- Раннее обнаружение возгорания: Дым и тепло свободно поднимаются от кабелей, что позволяет датчикам пожарной сигнализации сработать на ранней стадии, до перехода тления в открытое пламя.
- Эффективное пожаротушение: Перфорация не препятствует работе спринклерных систем, газового или порошкового тушения. Огнетушащее вещество беспрепятственно достигает зоны возгорания.
- Снижение риска перегрева: Естественная вентиляция через отверстия отводит тепло от кабелей, работающих под нагрузкой. Это уменьшает вероятность теплового пробоя изоляции - одной из частых причин коротких замыканий.
- Отсутствие «эффекта доменной печи»: В закрытых коробах при возгорании температура растет лавинообразно. Открытая конструкция лотка ЛП рассеивает тепло и замедляет развитие пожара.
Каталог перфорированных лотков ЛП
Нормативная база: ПУЭ, ГОСТ, СП и ФЗ-123
Проектирование и монтаж кабельных трасс регулируется несколькими ключевыми документами:
| Документ | Ключевые требования |
|---|---|
| ПУЭ (гл. 2.1, 2.3) | Заполняемость лотков не более 40% для силовых кабелей. Разделение силовых и слаботочных линий. Запрет прокладки горючих кабелей в лотках без огнезащиты. |
| ГОСТ Р МЭК 61084-2-1 | Классификация лотков по огнестойкости. Требования к материалам (группа горючести НГ). Механическая прочность при нагреве. |
| СП 256.1325800.2016 | Правила прокладки в жилых и общественных зданиях. Требования к огнезащитным барьерам, проходкам через стены/перекрытия. |
| ФЗ-123 «Технический регламент о требованиях пожарной безопасности» | Классификация материалов по горючести. Требования к эвакуационным путям, дымоудалению, огнестойкости несущих конструкций трассы. |
Важно: Стальные перфорированные лотки относятся к группе горючести НГ (негорючие), что делает их предпочтительным выбором для объектов с повышенными требованиями пожарной безопасности.
Правила прокладки кабелей: силовые и слаботочные линии
Нарушение правил совместной прокладки - частая причина пожаров и сбоев. Основные требования:
1. Заполняемость лотка
- Силовые кабели: ≤ 40% площади сечения лотка
- Контрольные и слаботочные кабели: ≤ 50%
- При прокладке в несколько ярусов суммарная заполняемость не должна превышать норму
- Перегрузка лотка → перегрев → разрушение изоляции → КЗ → возгорание
2. Разделение групп кабелей
- Силовые кабели (до 1000 В) и слаботочные линии (КИПиА, СКУД, видеонаблюдение, пожарная сигнализация) должны прокладываться раздельно
- Минимальное расстояние между группами: 300 мм
- При невозможности соблюдения расстояния требуется установка сплошной металлической перегородки внутри лотка
- Кабели пожарной сигнализации и систем дымоудаления прокладываются в отдельных лотках или с огнезащитным покрытием
3. Крепление и фиксация
- Используйте только негорючие стяжки (нейлон с добавкой FR или металлические хомуты)
- Избегайте использования ПВХ-изоляционной ленты в зонах повышенной пожарной опасности
- Кабели должны быть зафиксированы так, чтобы исключить их смещение и трение друг о друга при вибрации
Огнестойкие покрытия и материалы для лотков
Хотя сталь сама по себе не горит, при пожаре она теряет прочность при температуре выше 500°C. Для повышения огнестойкости применяются специальные решения:
1. Огнезащитные краски и вспучивающиеся покрытия
Наносятся на поверхность лотка и при нагреве образуют теплоизолирующий коксовый слой. Позволяют повысить предел огнестойкости конструкции до R30–R90. Применяются на объектах с категорией помещений В1–В3.
2. Горячее цинкование + термостойкая полимерная окраска
Комбинированное покрытие обеспечивает коррозионную защиту и дополнительную термическую стойкость. Полимерный слой выбирается с температурой эксплуатации до +200°C.
3. Огнестойкие кабельные линии (ОКЛ)
Для критически важных систем (пожарная сигнализация, аварийное освещение, насосы подкачки) используются кабели с индексом «нг-FRLS» или «нг-FRHF», прокладываемые в перфорированных лотках с огнезащитным покрытием или в отдельных защищенных коробах.
Интеграция с системами пожаротушения и обнаружения
Перфорированные лотки легко интегрируются в общую систему пожарной безопасности здания:
- Датчики дыма и тепла: Размещаются над трассой на расстоянии не более 9 м друг от друга (согласно СП 484.1311500). Открытая конструкция лотка не создает «слепых зон».
- Спринклерное тушение: Перфорация не препятствует распылению воды. Рекомендуется устанавливать оросители над лотком с учетом зоны покрытия.
- Газовое/порошковое тушение: Открытая структура позволяет быстро заполнить объем лотка огнетушащим веществом без образования застойных зон.
- Дымоудаление: При проектировании вентиляции учитывайте, что перфорированные лотки не задерживают дым, что упрощает работу систем дымоудаления.
Типичные ошибки и как их избежать
| Ошибка | Последствия | Как исправить |
|---|---|---|
| Превышение заполняемости лотка | Перегрев кабелей, ускоренное старение изоляции, риск КЗ | Соблюдать норму 40%, использовать лотки большей ширины или многоуровневые конструкции |
| Совместная прокладка силовых и слаботочных кабелей без перегородки | Электромагнитные наводки, риск распространения огня на системы безопасности | Установить металлический разделитель или увеличить расстояние до 300 мм |
| Использование горючих стяжек и крепежа | Дополнительная пожарная нагрузка, быстрое распространение пламени | Применять только негорючие (FR) или металлические хомуты |
| Отсутствие огнезащиты в проходках через стены/перекрытия | Распространение огня и дыма между помещениями/этажами | Устанавливать огнезащитные муфты, мастики или минераловатные узлы уплотнения |
| Нарушение заземления трассы | Искрение при пробое изоляции, риск возгорания | Обеспечить непрерывность цепи заземления, использовать соединители с шипами или медные перемычки |
Чек-лист для проектировщика и монтажника
Перед сдачей объекта проверьте соответствие трассы пожарным нормам:
- [ ] Заполняемость лотков не превышает 40% для силовых кабелей
- [ ] Силовые и слаботочные линии разделены (300 мм или перегородка)
- [ ] Кабели пожарной сигнализации проложены отдельно или в огнезащитных лотках
- [ ] Используются только негорючие стяжки и крепежные элементы
- [ ] Проходки через стены и перекрытия защищены огнезащитными муфтами/мастиками
- [ ] Цепь заземления лотков непрерывна и проверена измерителем сопротивления
- [ ] Датчики пожарной сигнализации размещены над трассой согласно СП 484.1311500
- [ ] Применены огнестойкие покрытия в зонах повышенного риска (при необходимости)
- [ ] Имеется исполнительная документация с указанием типов кабелей, лотков и узлов огнезащиты
Перфорированные кабельные лотки ЛП - это не просто удобная конструкция для прокладки кабелей, но и эффективный инструмент повышения пожарной безопасности объекта. Их открытая структура способствует раннему обнаружению возгорания, эффективному тушению и отводу тепла. Однако максимальный уровень защиты достигается только при строгом соблюдении норм ПУЭ, ГОСТ и СП, правильном разделении кабельных групп и использовании сертифицированных огнезащитных решений.
Компания «Премиум-Электро» производит перфорированные лотки из негорючей стали, предлагает огнезащитные покрытия и полный комплект аксессуаров, соответствующих требованиям пожарной безопасности. Мы помогаем проектировщикам и монтажникам создавать трассы, которые надежно служат десятилетиями и проходят любые проверки надзорных органов.
