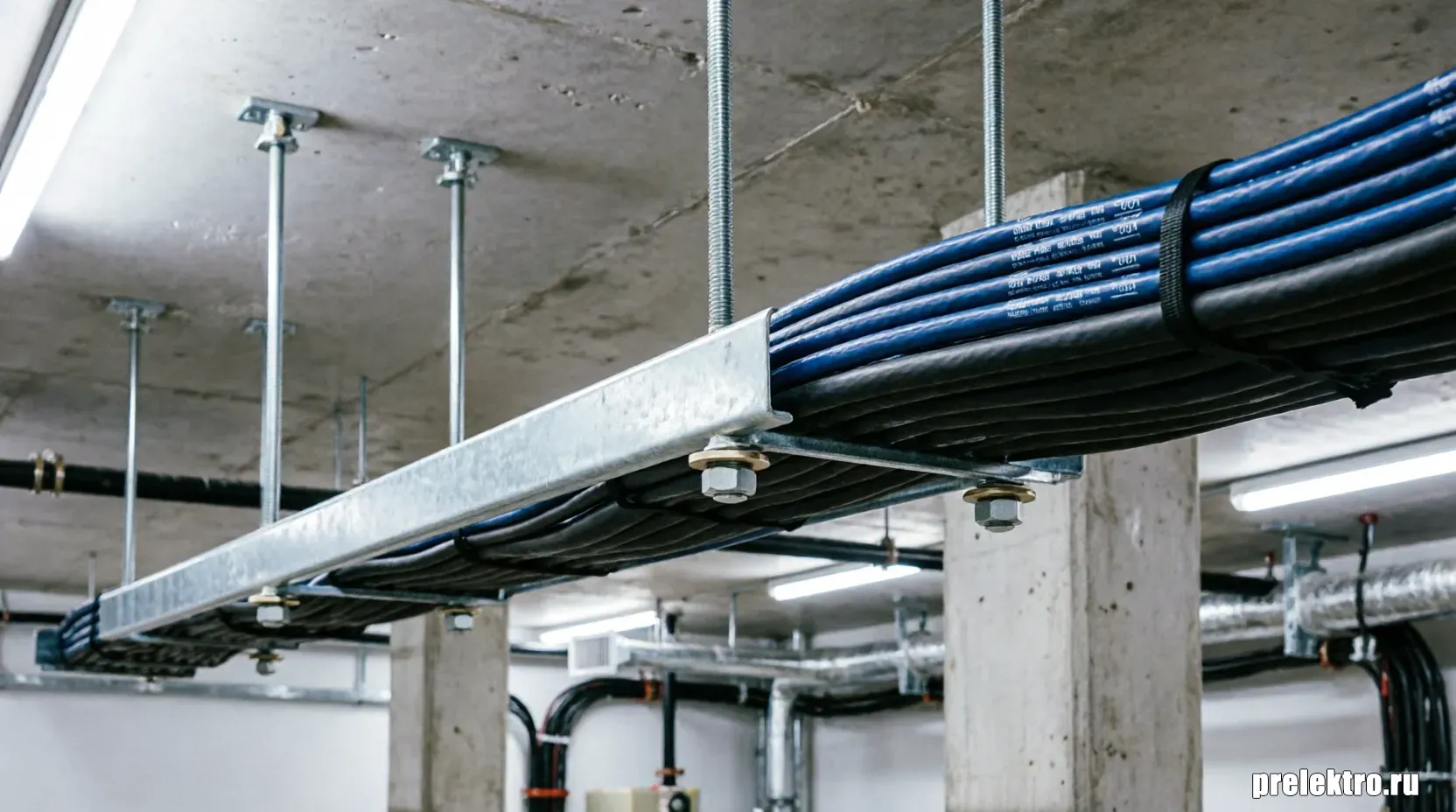

Современные высотные здания, многоуровневые производственные комплексы и объекты инфраструктуры требуют сложных инженерных решений для прокладки кабельных сетей. Горизонтальные трассы составляют лишь часть системы - критически важным этапом является организация вертикальных переходов между этажами, техническими уровнями и зонами оборудования.
Стандартные прямые лотки и горизонтальные повороты не способны обеспечить плавный и безопасный переход кабеля на другой уровень. Попытки изогнуть лоток вручную приводят к нарушению геометрии, повреждению защитного покрытия и риску срыва кабелей под действием гравитации.
Вертикальные секции СВ (Секция Вертикальная) - это заводские фасонные элементы, специально разработанные для изменения направления кабельной трассы в вертикальной плоскости под заданным углом. Они обеспечивают соблюдение радиусов изгиба, надежную фиксацию кабелей и долговечность всей системы в условиях высотного строительства.
Конструкция и принцип работы секций СВ
Секция СВ представляет собой плавно изогнутый участок лотка с усиленными боковыми стенками и перфорированным дном. В отличие от горизонтальных поворотов, вертикальные секции рассчитаны на работу с гравитационной нагрузкой и динамическими воздействиями.
Ключевые конструктивные особенности:
- Плавный радиус изгиба: Исключает резкие перегибы, сохраняя целостность изоляции кабелей
- Регулируемый угол: Доступны стандартные углы (15°, 30°, 45°, 60°, 90°) и возможность изготовления под индивидуальный заказ
- Усиленные боковины: Предотвращают деформацию при вертикальной нагрузке
- Совместимость: Полная интеграция с лестничными (НЛ), перфорированными (ЛП) и глубокими (ЛГ) лотками
- Перфорация: Обеспечивает вентиляцию и возможность крепления кабелей стяжками
Каталог вертикальных секций СВ
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Вертикальная поворотная секция (СВ) |
| Стандартные углы | 15°, 30°, 45°, 60°, 90° (возможен индивидуальный угол) |
| Ширина лотка | 50 - 600 мм |
| Высота борта | 50, 60, 100 мм |
| Радиус изгиба (R) | 300–1200 мм (зависит от ширины и угла) |
| Материал | Оцинкованная сталь 0.8–1.5 мм |
| Покрытие | Горячее цинкование / порошковая окраска |
| Макс. нагрузка | До 150 кг/м (при шаге опор 1.5 м) |
| Класс защиты | IP20 (открытая конструкция) |
Область применения вертикальных секций
Секции СВ незаменимы в следующих сценариях:
- Кабельные стояки в высотных зданиях
Вертикальная прокладка силовых и слаботочных линий между этажами с плавным переходом на горизонтальные трассы.
- Многоуровневые производственные цеха
Подключение оборудования, расположенного на разных ярусах платформ и эстакад.
- Технические шахты и венткамеры
Компактная организация переходов в условиях ограниченного пространства.
- Переходы через перекрытия и стены
Безопасный вывод кабелей через гильзы с соблюдением противопожарных требований.
- Обход архитектурных препятствий
Изменение высоты трассы для обхода балок, воздуховодов и трубопроводов.
Выбор угла и радиуса изгиба
Правильный подбор геометрии секции СВ определяет надежность всей вертикальной линии. Основные правила:
1. Соответствие радиусу изгиба кабеля
Минимальный радиус изгиба кабеля должен быть ≤ радиуса секции СВ. Для силовых кабелей с ПВХ изоляцией рекомендуется R ≥ 10×D (где D - наружный диаметр кабеля).
2. Выбор угла поворота
| Угол СВ | Рекомендуемое применение |
|---|---|
| 15°–30° | Плавные высотные переходы, обход препятствий, снижение нагрузки на кабели |
| 45° | Стандартные вертикальные подъемы/спуски, переходы между этажами |
| 60°–90° | Компактные стояки, резкие изменения высоты, технические шахты |
Особенности монтажа и крепления
Монтаж вертикальных участков требует особого внимания к фиксации и защите от динамических нагрузок.
Шаг 1: Подготовка опорных конструкций
- Установите основные крепления (кронштейны, траверсы, консольные опоры) с шагом 1.0–1.5 м
- В зоне секции СВ шаг уменьшается до 0.8–1.0 м для компенсации вертикальной нагрузки
- Используйте анкеры с высокой несущей способностью (химические или механические)
Шаг 2: Установка секции СВ
- Смонтируйте секцию, выровняв её по оси трассы
- Зафиксируйте на опорах с помощью болтовых соединений М6–М8
- Проверьте отсутствие перекосов и обеспечение плавного перехода к прямым участкам
Шаг 3: Соединение с горизонтальными участками
- Используйте сертифицированные соединители (нащельники)
- Минимум 4 болта на стык, момент затяжки 8–10 Н·м
- Обеспечьте электрический контакт для цепи заземления
Шаг 4: Защита от вибраций
В высотных зданиях и рядом с оборудованием возникают вибрации, передающиеся на кабельные трассы. Для защиты:
- Установите виброизолирующие прокладки между лотком и кронштейном
- Используйте пружинные или резиновые подвесы в точках крепления
- Избегайте жесткой фиксации секции СВ к колеблющимся конструкциям
Фиксация кабелей на вертикальных участках
Гравитация создает постоянную нагрузку на кабели, что может привести к их сползанию, натяжению в точках входа/выхода и повреждению изоляции. Правильная фиксация обязательна.
Правила крепления:
- Шаг фиксации: Каждые 1.0–1.5 м на вертикальном участке и в зоне поворота
- Тип крепежа: Нейлоновые стяжки, металлические скобы или хомуты с резиновой подложкой
- Распределение нагрузки: Не крепите все кабели в одной точке - распределяйте фиксацию равномерно
- Запас длины: Оставляйте компенсационную петлю (3–5% длины) перед входом в секцию СВ для компенсации теплового расширения и усадки здания
Расчет удерживающей силы:
Fуд = m × g × N × sin(α)
Где:
- m - масса 1 м кабеля (кг)
- g - ускорение свободного падения (9.81 м/с²)
- N - количество кабелей
- α - угол наклона участка
Для вертикального участка (α=90°) sin(α)=1, поэтому каждая точка фиксации должна выдерживать вес кабелей ниже неё с запасом 1.5.
Типичные ошибки при монтаже вертикальных трасс
| Ошибка | Последствия | Как избежать |
|---|---|---|
| Отсутствие фиксации кабелей | Сползание кабелей, обрыв в точках входа, повреждение изоляции | Устанавливайте хомуты/стяжки каждые 1.0–1.5 м |
| Слишком большой шаг опор | Прогиб секции, деформация лотка, риск обрушения | Сократите шаг до 0.8–1.0 м в зоне СВ |
| Игнорирование виброизоляции | Усталостное разрушение креплений, ослабление болтов | Используйте демпфирующие прокладки и пружинные подвесы |
| Недостаточный радиус изгиба | Трещины в изоляции, КЗ, сокращение срока службы кабелей | Подбирайте СВ с R ≥ 10×D кабеля |
| Отсутствие заземления | Нарушение ПУЭ, риск поражения током при пробое изоляции | Устанавливайте перемычки или используйте соединители с шипами |
| Жесткая привязка к конструкциям | Передача вибраций здания на трассу, разрушение узлов | Применяйте компенсаторы и эластичные крепления |
Обслуживание и контроль состояния
Вертикальные участки требуют регулярного контроля из-за постоянной гравитационной нагрузки и возможной усадки здания.
- Визуальный осмотр: Раз в 6 месяцев проверяйте состояние фиксаторов, отсутствие провисаний и коррозии
- Контроль болтовых соединений: Раз в год протягивайте крепления (момент 8–10 Н·м)
- Проверка виброизоляторов: Заменяйте изношенные демпферы при появлении люфта
- Документирование: Ведите журнал осмотров, фиксируйте изменения в конфигурации трассы
- Модернизация: При добавлении кабелей пересчитывайте нагрузку и при необходимости усиливайте крепления
Заключение
Вертикальные секции СВ - это инженерно выверенное решение для организации многоуровневых кабельных трасс. Их применение обеспечивает:
- ✓ Соблюдение радиусов изгиба и сохранение целостности изоляции
- ✓ Надежную фиксацию кабелей против гравитационного сползания
- ✓ Защиту от вибраций и динамических нагрузок
- ✓ Компактность и эстетичность вертикальных стояков
- ✓ Соответствие требованиям ПУЭ, ГОСТ и СП
Ключевые правила успешного монтажа:
- Всегда рассчитывайте нагрузку с учетом гравитации и угла наклона
- Уменьшайте шаг опор в зоне секции СВ до 0.8–1.0 м
- Фиксируйте кабели каждые 1.0–1.5 м хомутами или стяжками
- Используйте виброизолирующие элементы в точках крепления
- Обеспечивайте непрерывность цепи заземления
- Оставляйте компенсационные петли для учета усадки здания
Правильно спроектированная и смонтированная вертикальная трасса прослужит десятилетия без аварий и дополнительных затрат на ремонт.
